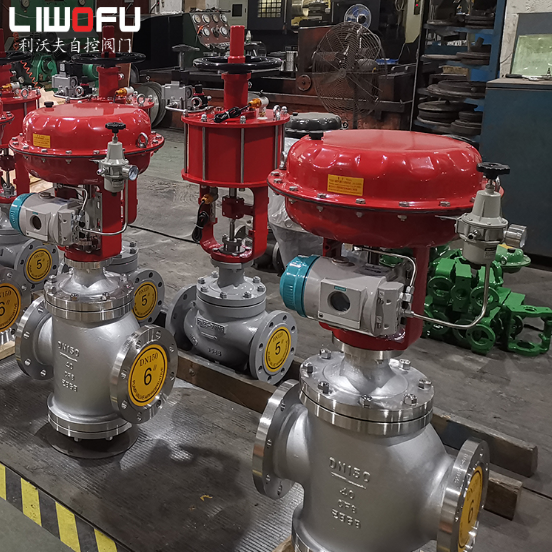

氣動薄膜調節閥結構及工作原理

氣動薄膜調節閥由氣動薄膜執行機構和調節閥組成。氣動薄膜調節閥主要由氣室、薄膜、止推板、彈簧、推桿、調節螺母、閥位標尺、閥桿、閥芯、閥座、填料函、閥體、閥蓋和支架等組成。

氣動薄膜調節閥的動作是來自調節器的信號壓力，輸入氣動執行器的氣室產生推力。通過連接推桿推動閥芯并產生相應的位移。換句話說，行程和閥芯位置的變化使閥門改變了流動的截面積，達到了調節介質流量的目的。

氣動薄膜調節閥安裝注意事項

調節閥安裝合理，不僅調節閥安裝、拆卸和維護方便，而且調節閥能在自動調節系統中起到適當?shù)淖饔?。也決定你是否可以，安裝控制閥時請注意以下幾點。

1、調節閥必須垂直安裝在水平管道上。如果特殊情況需要水平和傾斜安裝，通常需要增加支撐座椅。由于管道振動而不是調節閥開關，它減少了堵塞。

2、為防止調節閥膜片老化和延長其使用壽命，安裝時應遠離高溫、振動和嚴重腐蝕的環境。

3、可調閥門應安裝在靠近地面或地板的位置，以便于維護和維修。需要注意的是，控制閥必須保持在離地面（或地板）適當?shù)母叨?，以便于維修和拆卸。對于正向操作的放氣控制閥，必須使用閥芯。拆卸時應從閥體下方拆下，調節閥應遠離地面。安裝管道時應考慮距離。

4、在調節閥和調節系統發生故障時，通常需要設置旁通閥和旁通閥，以防止生產和安全事故影響生產和安全事故。但旁通閥不能直接放置在調節閥的上方，以防止旁通閥內部的腐蝕性介質泄漏到調節閥中。在自動調節系統中起到很好的作用。截止閥安裝在調節閥的前后。對于熱、高壓、高壓、冷凍和粘性介質，還應安裝排水閥。
