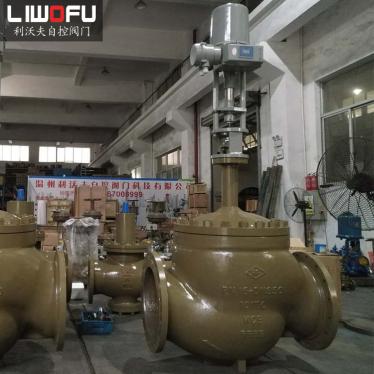

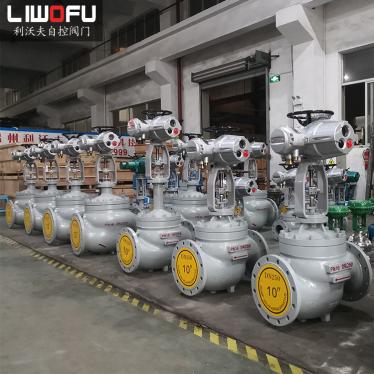

大口徑電動智能調節閥

大口徑電動智能調節閥是一種壓力平衡式調節閥。配用RQM系列智能型電動執行機構，總體結構緊湊、重量輕、穩定性好、防護等級高。因而電動智能調節閥廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動調節系統中。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

電動調節閥主要技術參數

輸出推力：44～550KN

（輸出調節推力：5.71～47.05KN）

（輸出額定關閉推力：8.4～63.15KN）

位置控制基本誤差：（設定行程時間≥25秒）±1%

重復性誤差：（設定行程時間≥25秒）≤1%

死　　　區：0.1%～9.9%可調

輸出額定負載止下啟動頻率：1200次/小時

輸入信號：4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。

供電電源：380±10%VAC，50Hz

相對溫度：≤95%

環境溫度：-30℃～+70℃

防爆等級：ExdⅡBT4

防擴等級：IP68

大口徑電動智能調節閥調節機構主要技術參數

公稱通徑DN（mm）　（閥芯直徑dn）		20				25	32	40	50	65	80	100	125	150	200	250	300
		(10)	(12)	(15)	(20)
額定流量　系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm）		10				16		25		40			60			100
固有流量特性		直線、等百分比
固有可調比R		50:1
允許泄漏量		硬閥座：Ⅳ級、軟閥座：Ⅵ級
公稱壓力PN（MPa）		1.6、4.0、6.4
工作溫度　t（℃）	常溫型	-20～200、-40～250、-60～250
	散熱型	-40～450、-60～450
	高溫型	450～560
	低溫型	-60～00、00～-200、-200～-250

電動調節閥工作原理
電動調節閥工作原理
 智能電動調節閥工作原理
 電動雙座調節閥工作原理
 電動套筒調節閥工作原理
 電動比例調節閥工作原理

電動調節閥特點
