利沃夫電動流量調節閥廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。接下來由利沃夫電動調節閥廠家推薦電動流量調節閥。

電動流量調節閥應用

ZAZP-L、ZDLP（L表示流量型）分體式電動流量調節閥采用電子式電動單座調節閥或(防爆電動調節閥)+智能PID調節器+流量計及3芯屏蔽線等附件組成，是遠程自動化流量控制的必須品，其調節性能及控制精度遠超過常規自力式流量調節閥，同時可代氣動型，減少氣動流量調節閥需要氣源的繁瑣工作，且要多損耗很多能源。

電動流量調節閥工作原理

電動流量調節閥采用自反饋系統，工作原理是通過流量計(4)采集被調介質流量的實時變化，經智能PID調節器轉換DC4-20mA的標準控制信號來控制氣動薄膜調節閥(1) 的開啟度，實行自動PID調節和控制，改變被調介質流量，使被控工藝參數保持在給定值。電動流量調節閥配用不同的執行機構可分為普通型和電子型兩種，調節器及流量計品種也很多，可根據工況而定。

電動流量調節閥結構用途

電動流量調節閥根據結構用途可分為針型、單座、套筒、雙座等，電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動針型調節閥適用于壓力高、流量小的場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用到不允許外漏的重要場合。流量特性為線性或等百分比。

電動流量調節閥接線說明

1、智能PID調節器(3)端子22、23、24接流量計(4)的對應接線端子(注意端子顏色);

2、智能PID調節器(3)端子25和端子26接電動調節閥(1)的端子5和端子6(注意正負極);

3、智能PID調節器(3)端子11和端子12AC100~240V 50/60HZ電壓;

4、電動調節閥(1)端子1和端子2接AC220V電壓。

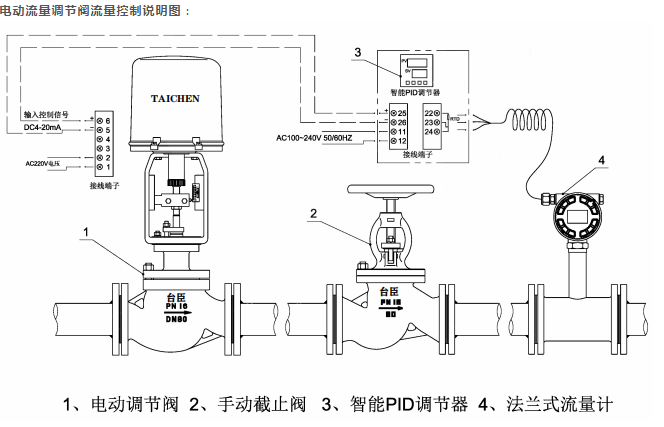

電動流量調節閥接線圖

注:①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、I、 D值，即使用智能PID調節器(3)自整定功能，具體操作步驟參見NHR5000型智能PID調節器使用說明書(P17之7.3條);

②由于智能PID調節器(3)無防爆型，安裝在要求防爆場合必須將智能PID調節器(3)置于防爆控制箱內或將甚安裝在非防爆區，且智能PID調節器(3)與調節閥(1)的控制信號線必須用屏蔽線(3芯、1.5平方)。
