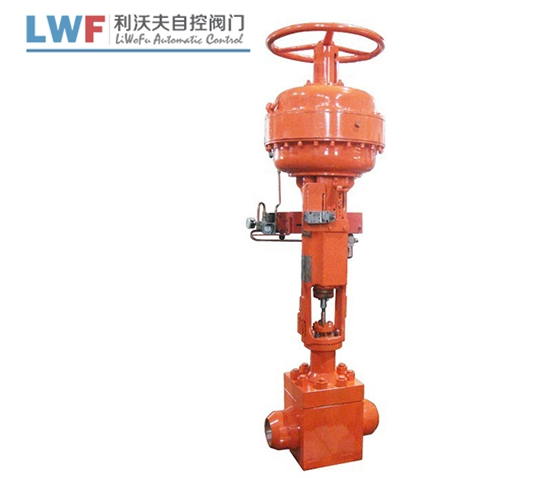

T667H氣動高壓調節閥閥體結構緊湊，壓降損失小，閥芯導流面積大，抗振性好，泄漏率低，結構不平衡，一般工作條件下壓差小。

T667H氣動高壓調節閥設計用于高溫和高壓工作條件。高強度和高負荷。閥體結構緊湊，壓力損失小，閥芯導流面積大，抗振性好，泄漏率低，適用于壓差較小的工況。

T667H氣動高壓調節閥采用壓力平衡閥芯，高溫高壓工作條件，強度高，負荷大。低泄漏閥籠具有密封環結構并被密封。多孔閥籠在套筒上有對稱孔，以減少流體噪音和氣蝕現象。T667H氣動高壓調節閥列閥適用于控制流體或氣體的各種壓力和溫度，并且適用于氣動和電動執行器。

T667H氣動高壓調節閥的安裝尺寸

外形尺寸及重量單位：mm
公禰通徑		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		238	238	402	402	405	627	628	635	698	702	728
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
	PN64	63	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量	PN16/40	21	22	24	32	38	62	67	83	132	160	245
	PN64	24	25	30	42	52	78	82	102	170	190	285
備注	1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。
	2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。
