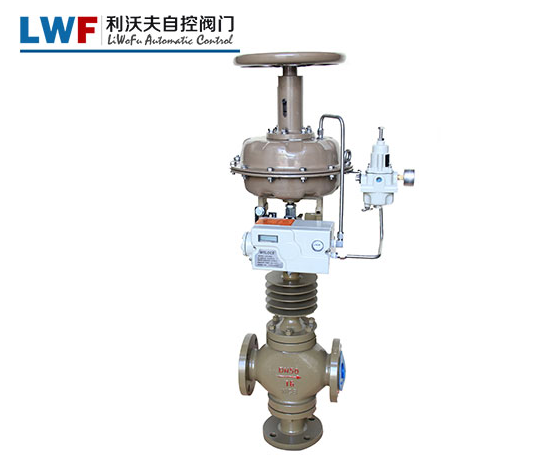

氣動三通調節閥執行機構理和結構特點

發布日期：[2020-12-12] 本文關鍵詞：氣動三通調節閥,氣動調節閥點擊率：

氣動三通調節閥適用于通過三通閥將兩種流體合并為一種流體，并將一種流體分為兩種流體。閥門廣泛用于將氣體，液體，蒸汽和其他介質的過程參數準確地保持在特定值。

氣動三通調節閥執行機構的原理：

氣動三通調節閥采用電動氣動閥門定位器，該閥門定位器由電流信號和壓縮空氣提供動力，并接受來自控制系統的0-10mA.DC或4-20mA。在做。直流電流信號轉換為空氣壓力信號，由調節器輸入和輸出。此外，它實現了分段范圍控制，從而改變了閥芯的開度，并實現了流體介質過程參數的Jing確調整。

氣動三通調節閥的原理和結構特點：

氣動三通調節閥具有與管道連接的三個入口和出口。這等效于兩個單座控制閥的組合。根據工作模式的不同，它可以分為三通匯流控制閥和三通分流控制閥：（如下所述）

1、三通匯流控制閥具有兩個入口和一個出口，并且混合了兩種流體。原則上。示例：兩種溫度不同的流體通過閥門，并且兩種溫度之間的流體混合。

2、三通分流調節閥有一個入口和兩個出口。通常，將通過閥門的流體分為兩種流體。當閥門關閉一個出口時，另一出口打開。

3、當三通控制閥的換向控制閥被激活時，一個通道完全關閉，另一通道完全打開。關閉力與單座閥相同。

4、三通控制閥已從單座閥和雙座閥進行了更改，并使用滑閥本身進行引導。交換空氣的打開和關閉時，必須更換執行器。

5、由于小直徑的不平衡力較小，因此當DN≤80時，在發散時可以使用合流調節閥。

6、三通控制閥的滑閥與套筒閥的套筒相同，節氣門部分具有兩種類型的窗口和一個小孔，后者具有減少噪音和減少共振的功能。
